江苏德恩能源20000立方电解液防爆冷库

此防爆冷库由上海冷迪承建，施工周期施工50日历天，建造规模20000立方防爆冷库，主要用于电解液、新能源电池等储存，冷库防爆等级：ExdmbibⅡBT4 ，包括防爆空调、通风系统等，目前冷库以调试完毕，可正常运转使用。



防爆冷库概况：



1、冷源-8℃供水，甲供（两间库总需要冷量100KW）防爆空调箱，1台ZK-15，15000m3/h，全压850Pa，功率10kw，6排管，制冷量120KW，全新风工况。镀锌风管，外循环布局，风口百叶。



2、压缩机组，一台半封闭防爆风冷机组，型号（4GES-30Y）工况-5℃/45℃，制冷量50KW。一台半封闭防爆风冷机组（4VES-10Y）单机，工况-5℃/45℃，制冷量19.68KW。1台KUDL105-E2C防爆冷风机（单台制冷量21.5KW，片距4.5mm）库内循环风，安装泄爆口及强排风。蒸发器，2台KUDL185-E4C防爆冷风机（单台制冷量37.6KW，片距4.5mm）库内循环风，安装泄爆口及强排风。



3、库体保温，五面体保温，冷库选用100mm厚聚氨酯保温，双面0.376彩钢板 密度：40±2Kg/m³，B1级阻燃，地面保温，2mmSBS防水+10cm挤塑板+2mm防水薄膜+10cm金刚砂混凝土（甲方自理）



4、电控，冷库专用PLC控制，昆仑通态+西门子可控制编程器+施耐德电气+温湿度短信报警，防爆电控箱。

1.1 项目名称: 昆山德恩能源科技有限公司冷库安装工程

1.2 建设地点：江苏昆山

1.3 建设单位：昆山德恩能源科技有限公司

1.4 建设规模：恒温库42米*15米*6米

原料冷藏库8.2米*6.4米*5米

其他原料库35米*15米*7米

危废库7米*6.4米*6米

生产厂房900平方*3层



1.5 建设内容：恒温库温度：25℃/2~8℃

原料冷藏库温度：2~8℃

其他原料库温度：≤30℃

危废库温度：≤30℃

生产厂房900平方*3层温度：≤30℃



1.6 建设周期：施工50日历天



2、设计理念

本方案遵循“安全、稳定、节能”原则，从用户投资定位、使用需求、当地气候状况等多方面进行考虑，达到合理投资费效比；

采用“新技术、新设备、新工艺、新材料”，实现系统智能化、劳动力轻量化舒适化、系统*节能化、系统风险预防化。

依靠当地环境，利用自然条件，设计出节能的制冷系统。



3、设计范围

2-8℃冷藏，20~30摄氏度阴凉恒温制冷工艺设计。

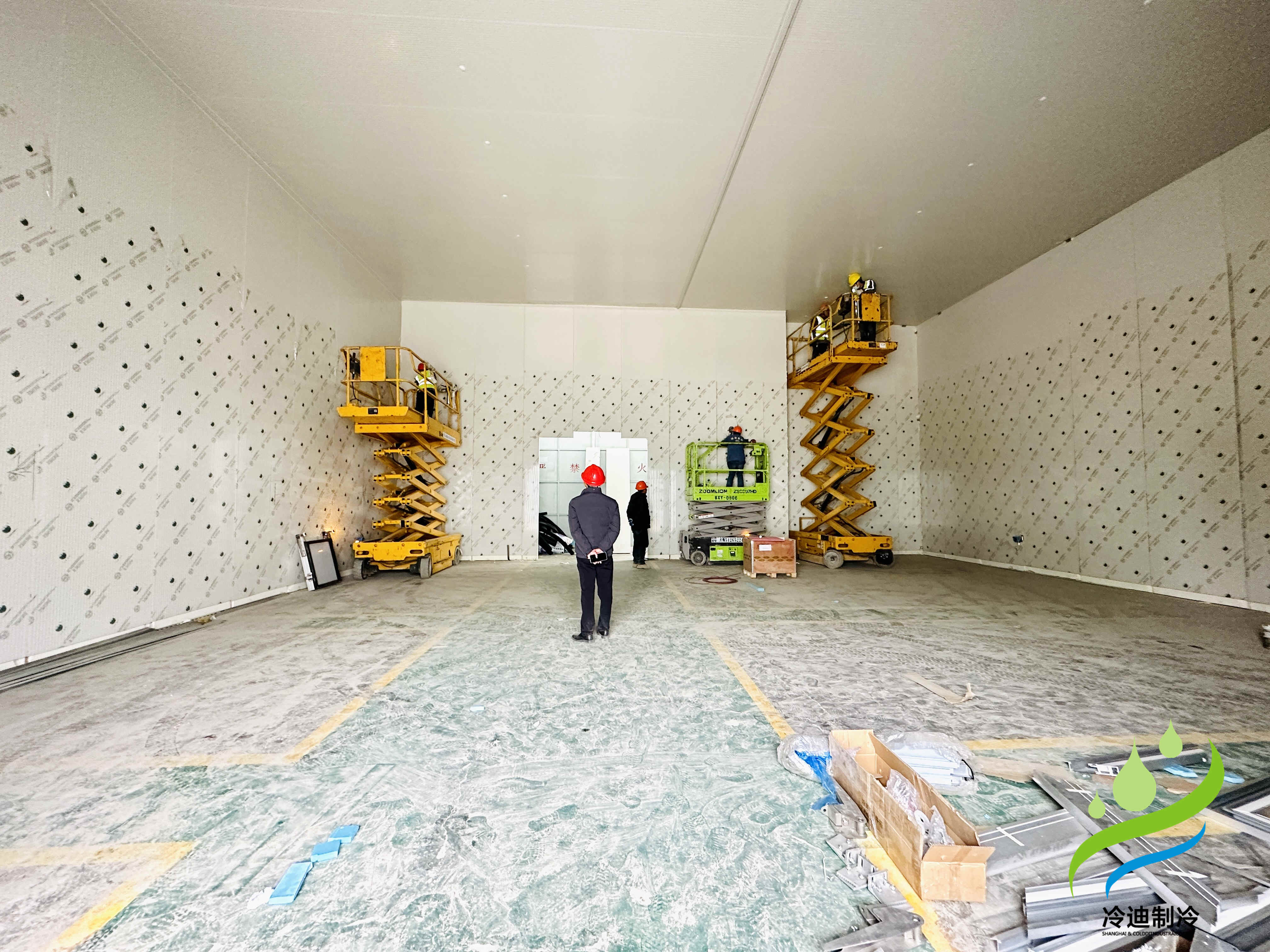

图示：防爆冷库保温安装

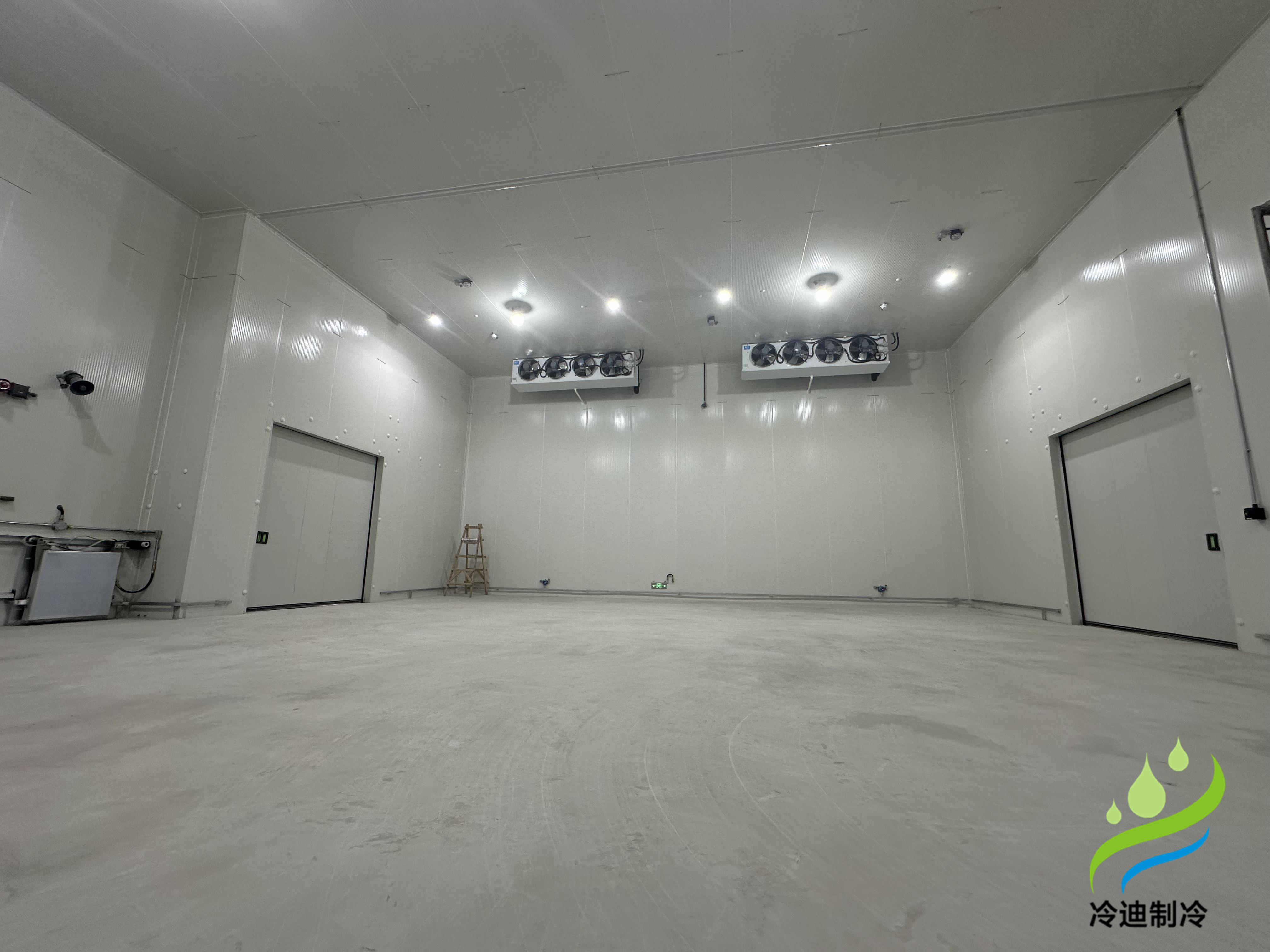

图示：防爆冷库

图示：防爆冷库

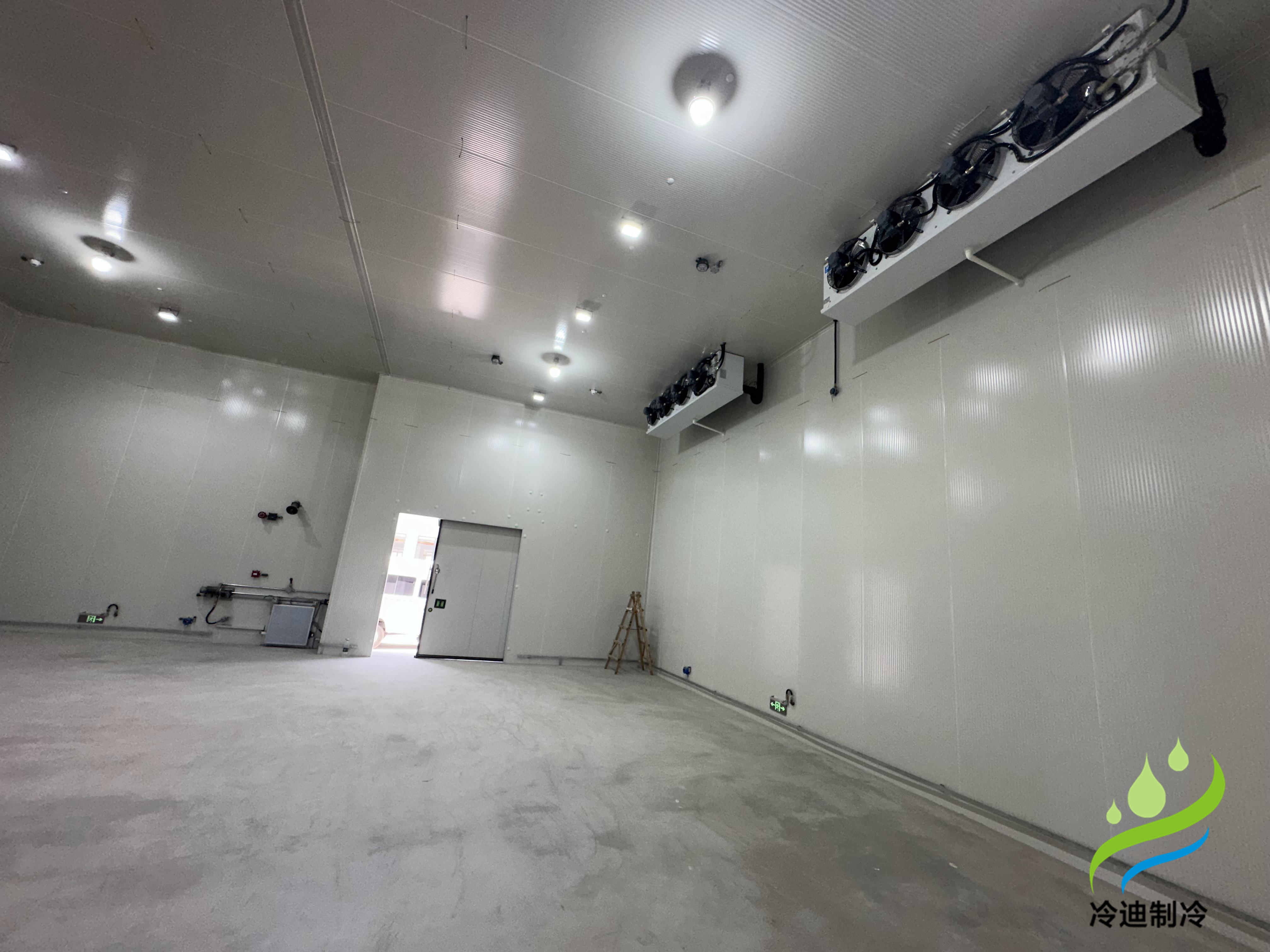

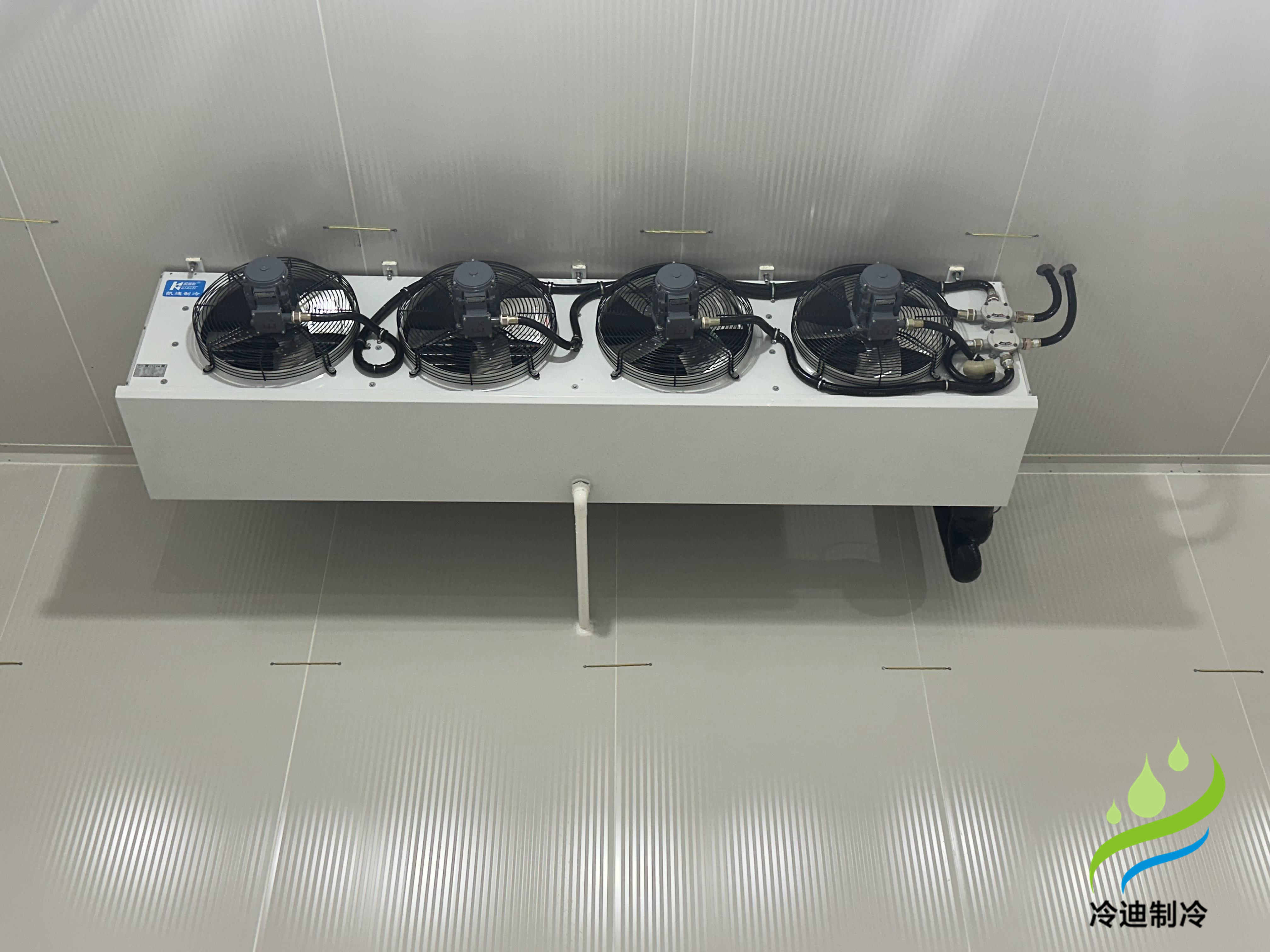

图示：防爆冷风机

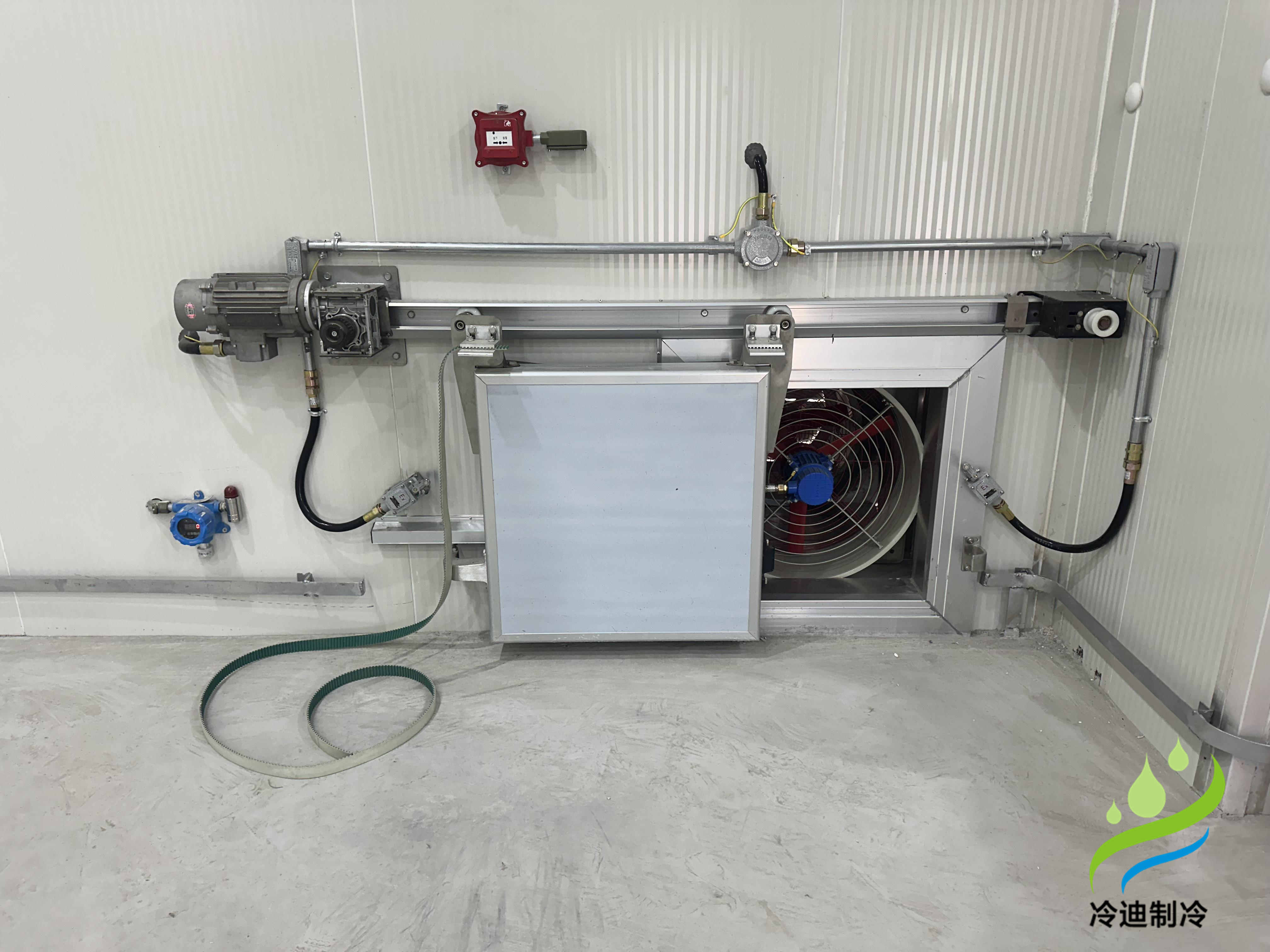

图示：防爆冷库卸爆装置

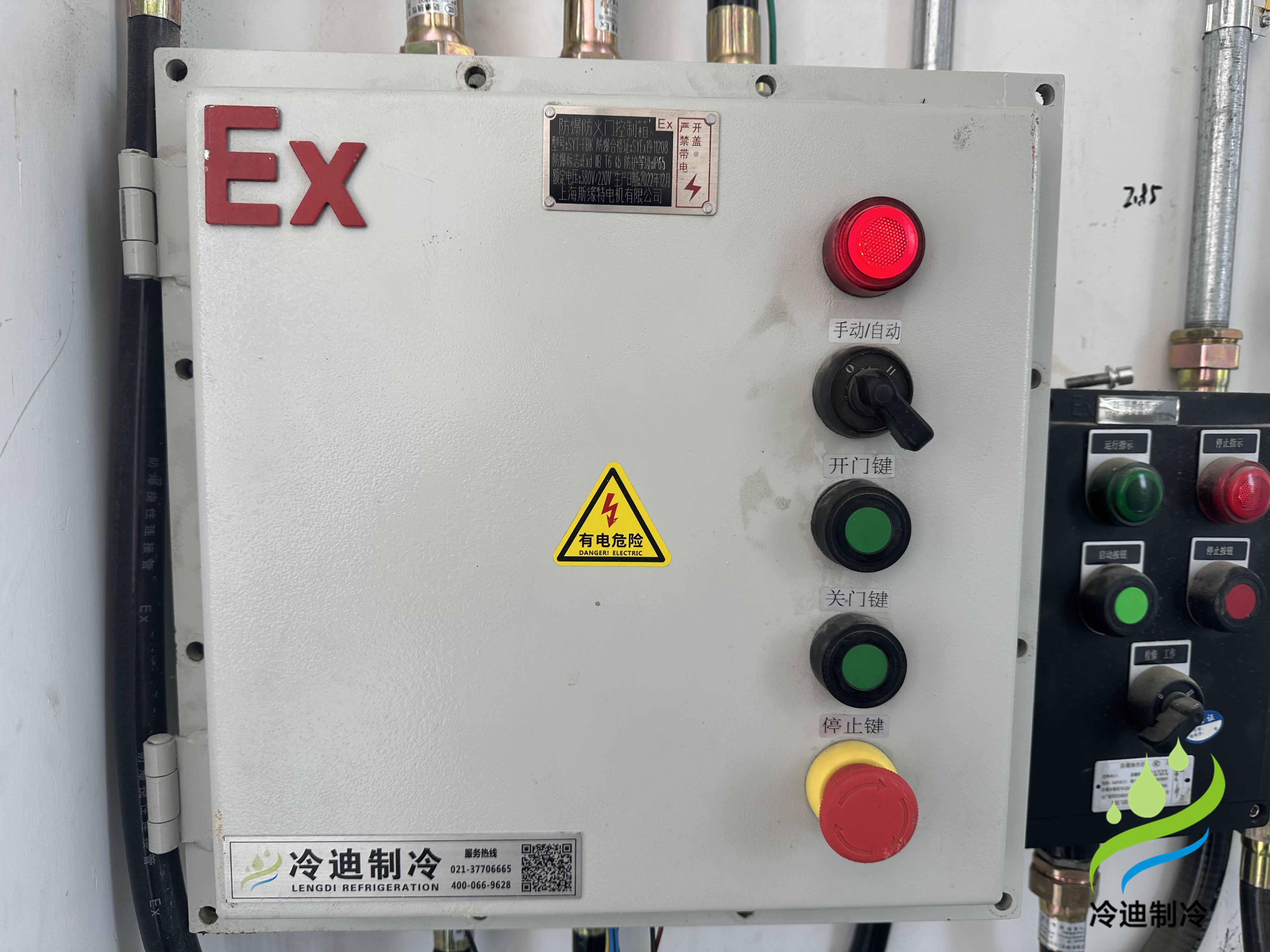

图示：防爆电箱

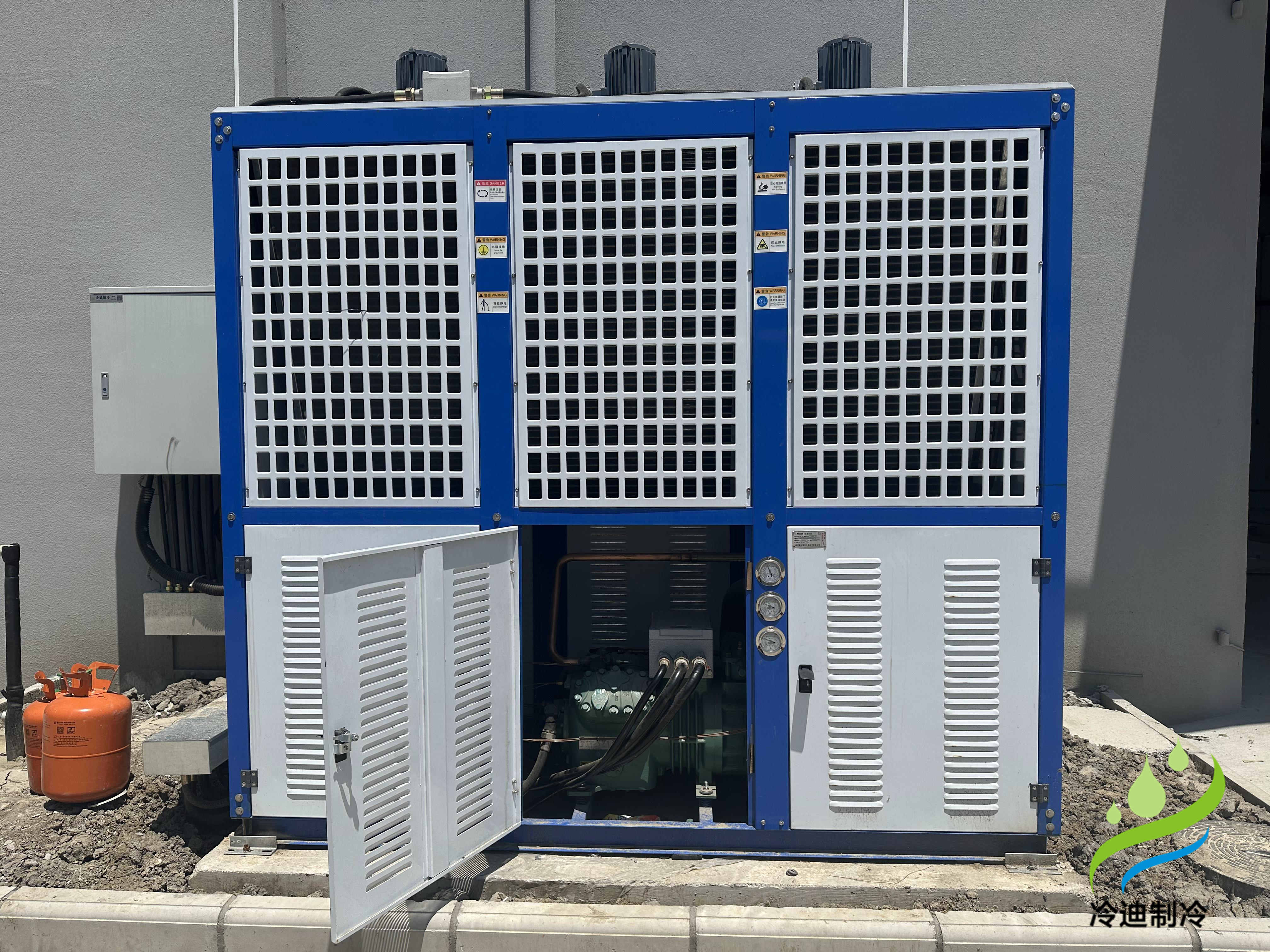

图示：防爆冷库制冷机组

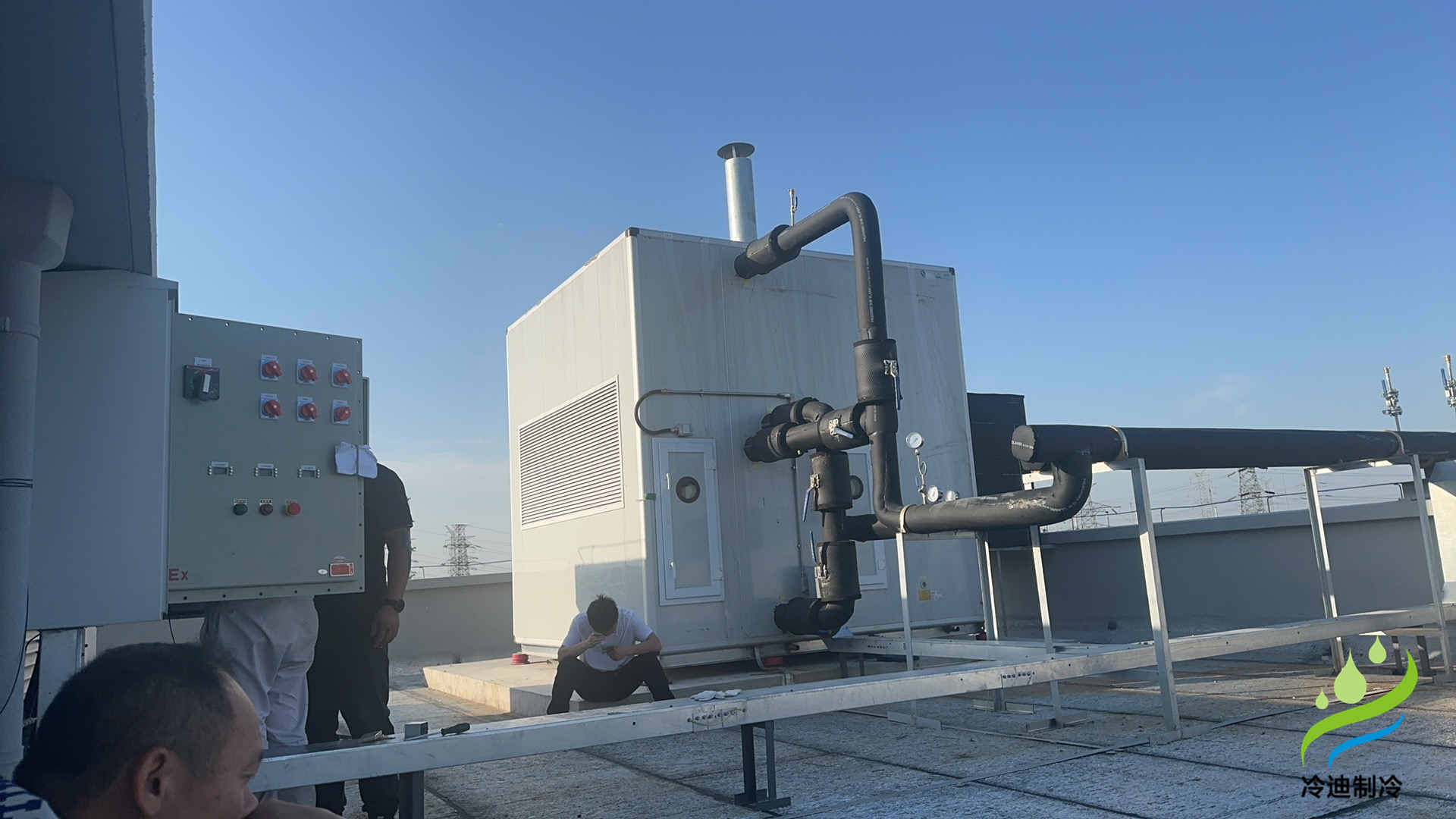

图示：防爆空调通风系统

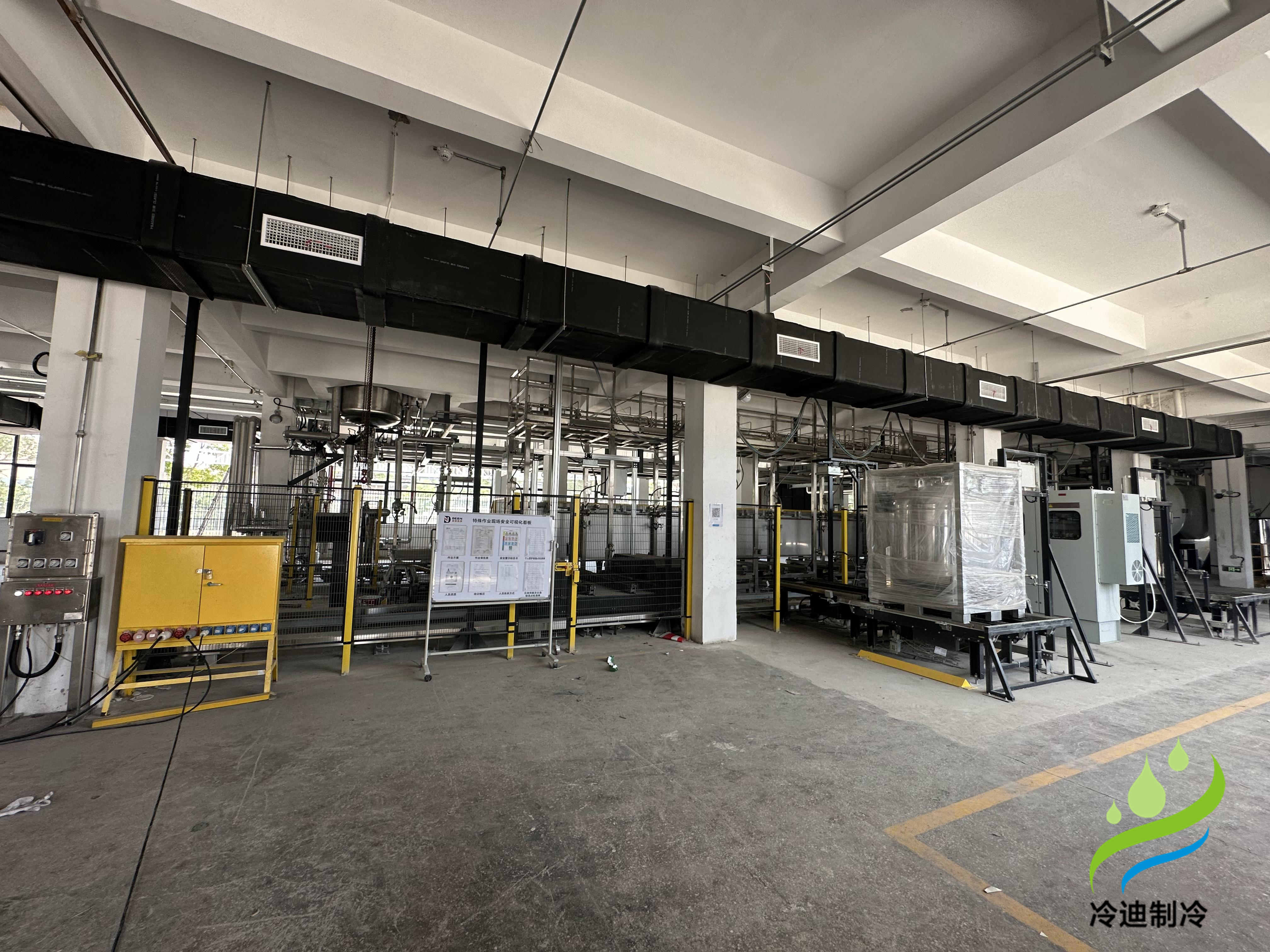

图示：防爆空调通风系统

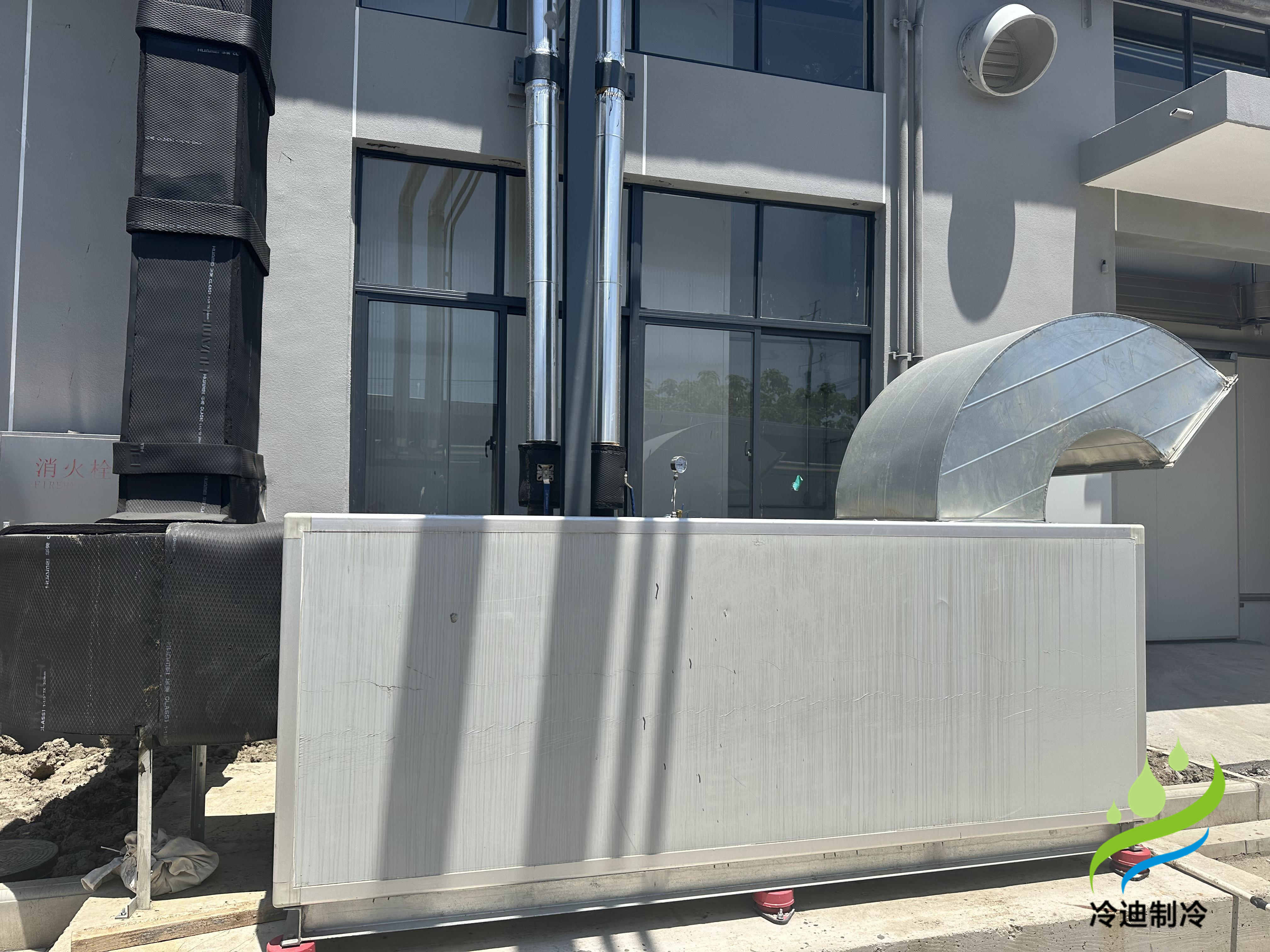

图示：防爆空调通风系统
