GSP/GMP医药冷库设计安装方案及流程

    医药冷库是药品、疫苗、生物制剂等温控敏感物资仓储的核心设施，其设计与安装必须严格遵循GSP（药品经营质量管理规范）与GMP（药品生产质量管理规范）的相关要求。合规的医药冷库不仅是药品质量安全的保障，也是企业通过药监部门检查、获取经营资质的必要条件。

近年来，随着医药行业监管趋严，不少企业在医药冷库建设中因设计不规范、验证不完整而面临整改风险。冷迪制冷深耕冷库工程领域多年，拥有医药冷库专项设计与施工经验，本文将从合规要求、设计方案、安装流程、验证认证四个维度，系统梳理GSP/GMP医药冷库的完整建设方案，为医药企业提供专业参考。



一、GSP/GMP医药冷库核心合规要求



在启动医药冷库设计之前，首先需要明确GSP与GMP对温控仓储的具体规范要求。两项规范在温度控制、监测系统、验证管理等方面均有明确规定，是设计方案的基本依据。



1.温度分区：冷藏库2℃~8℃；阴凉库≤20℃；冷冻库-25℃~-10℃；常温库10℃~30℃。

2.湿度控制：相对湿度保持在35%~75%之间，需配备湿度监测与调节装置。

3.温度监测：24小时连续自动监测，监测间隔不超过30秒，数据保存不少于5年。

4.报警系统：超温声光报警加短信/电话远程报警，报警响应时间不超过规定时限。

5.备用保障：双制冷机组一用一备，配备备用发电机或UPS不间断电源。

6.验证管理：需通过IQ安装确认、OQ运行确认、PQ性能确认三阶段验证。



需要注意的是，GSP主要针对药品经营环节（批发、零售、物流），GMP主要针对药品生产环节。两者在冷库要求上基本一致，但GMP对洁净度、压差控制、气流组织有更严格的附加要求，设计时需根据企业实际经营类型对标对应规范。



二、医药冷库设计方案要点



合规要求明确后，进入方案设计阶段。医药冷库设计不同于普通商用冷库，需要在保温结构、制冷系统、监控系统、备用保障等多个维度进行专项设计。



（一）库体保温结构设计



医药冷库库体推荐采用聚氨酯（PU）双面彩钢保温库板，板材密度不低于40kg/m³，导热系数≤0.024W/(m·K)。库板拼接采用偏心钩加企口插接工艺，板缝填充食品级密封胶，确保库体气密性。冷藏库库板厚度建议100mm，冷冻库建议150mm。地面需做防潮层加保温层加钢筋混凝土面层的三层结构，低温库还需加装通风加热防冻层。



（二）制冷系统设计



医药冷库制冷系统必须配置双机组一用一备，当主机组故障时备用机组自动切换启动，确保库温不超限。机组选型需根据库容、温区、开门频次、货物热负荷等参数*计算。冷风机采用双侧出风或顶出风型式，保证库内温度均匀度≤±2℃。冷媒推荐使用R404A或R507等环保冷媒，管路需做保温包裹与标识。



（三）温湿度监控系统设计



监控系统是GSP检查的重点。需在库内均匀布置温湿度采集探头，探头数量根据库容确定，一般每300立方米不少于2个，且门口、风机附近、死角位置必须布设。采集终端数据上传至本地服务器及云端平台，支持手机APP实时查看。系统需具备超温报警、断电报警、传感器故障报警等多级报警功能，报警方式包含声光、短信、电话、APP推送四种以上。



（四）电气与备用电源设计



医药冷库供电需采用双回路供电，主电源故障时自动切换至备用回路。同时配备柴油发电机组或UPS不间断电源，保障断电后制冷系统与监控系统持续运行。发电机组启动时间应≤15秒，UPS续航时间不少于30分钟。所有电缆需穿管防护，电控箱配备防雷、漏电、过载保护装置。



（五）GMP附加设计要求



若冷库用于GMP生产车间的物料暂存，还需满足洁净度要求：库内墙面、顶面采用易清洁的不锈钢或彩钢板材质，地面做环氧自流平处理。设计压差控制，保持库区相对正压，防止外界未净化空气倒灌。照明采用防爆洁净灯具，照度不低于200Lux。人员进出设置缓冲间，物流进出设置传递窗，减少开门对库内环境的影响。

三、医药冷库安装施工流程



设计方案确认后，进入现场施工安装阶段。医药冷库安装需严格按照设计图纸与GSP/GMP规范执行，每道工序完成后需进行自检与记录。



*步：现场勘测与技术交底。施工团队进场后，首先复核现场尺寸、水电条件、承重结构与设计图纸的一致性。确认设备进场通道、材料堆放区域、临时用电接驳点。组织设计方、施工方、使用方三方技术交底，明确施工标准、关键节点、验收要求，形成交底记录并签字确认。



第二步：地坪基础与保温施工。对原始地面进行找平、压实处理，铺设防潮PE膜（搭接宽度≥100mm），错缝铺设高密度挤塑保温板（XPS），低温库保温层厚度不小于150mm。保温层上方浇筑钢筋混凝土面层，根据承重需求确定厚度（一般不小于100mm），做好地面养护，确保表面平整、无裂缝、无空鼓。

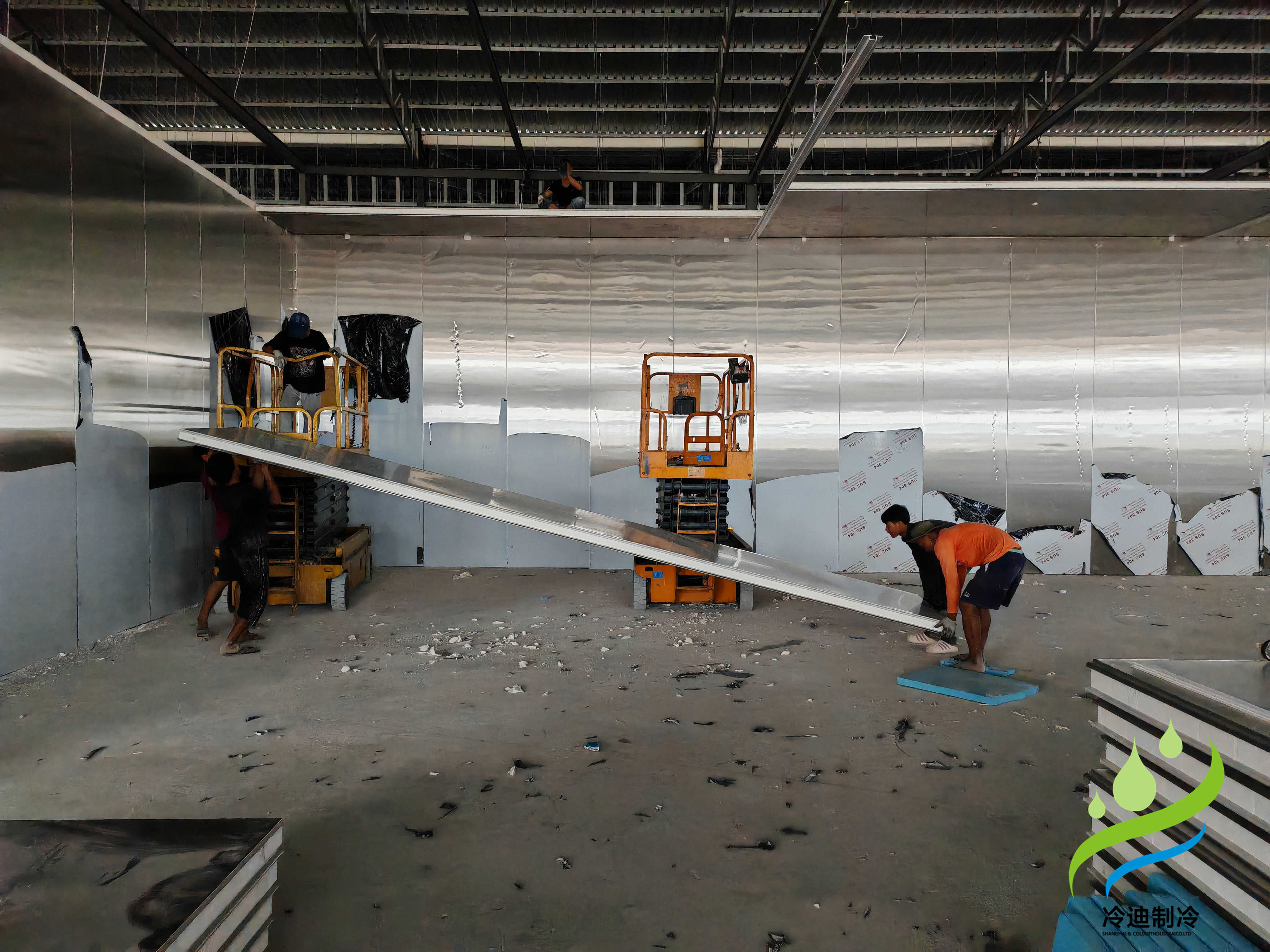

第三步：库体拼装与密封处理。按设计图纸放线定位，从墙角基准位开始依次拼装聚氨酯保温库板。墙板安装需用铅垂线校正垂直度，顶板安装需拉线校正平整度。板缝嵌入密封胶条并打食品级密封胶，内外两侧均做密封处理。库体安装完成后进行气密性检查，采用压差法检测，确保无明显漏风点。



第四步：制冷设备与管路安装。制冷机组安装在设备间预设基础上，底部加装减震垫，机组与基础之间固定牢固。冷风机吊装在库内顶板下方，预留合理检修空间，风机出风口避开货物堆放区域。冷媒管路采用无缝铜管，焊接采用充氮保护焊，管路横平竖直、固定牢固，按规范设置坡度。管路安装完成后进行氮气保压试压（试验压力不低于设计压力的1.5倍），稳压24小时无压降为合格。



第五步：电气与监控系统安装。布设动力电缆与控制电缆，分槽敷设、标识清晰。安装电控箱、配电柜、温湿度采集探头、报警装置、应急照明等设备。监控系统探头安装位置需与验证方案一致，探头距地面高度1.5m左右，远离冷风机出风口和库门。所有电气设备安装完成后进行绝缘测试、接地电阻测试，确保符合安全规范。



第六步：库门与配套设施安装。安装冷库专用保温门（平移门或铰链门），门框加装电加热丝防止结露，门体配备密封条、闭门器、防撞条。安装库内照明（防爆型）、应急灯、安全出口标识。GMP冷库还需安装缓冲门、传递窗、压差表等配套设施。



四、系统调试与GSP/GMP验证



安装完成后，进入系统调试与验证阶段。验证是GSP/GMP认证的核心环节，必须由具备资质的验证团队按照验证方案执行，并出具完整的验证报告。



（一）IQ安装确认。核对设备型号、参数、安装位置与设计文件一致性，检查安装质量与文档完整性。确认所有设备、仪表、管路均已按设计要求安装到位，并具备相应的合格证明与校准证书。



（二）OQ运行确认。空载状态下测试设备运行参数、控温精度、报警功能、备用切换等功能是否达标。测试内容包括：降温速率、温度波动度、超温报警响应、备用机组自动切换、断电恢复后系统自启动等。



（三）PQ性能确认。满载或模拟满载状态下进行温度分布测试，连续运行不少于7天，验证长期稳定性。测试需包含空载和满载两种状态，并模拟开门作业、化霜周期、断电恢复等极端工况。



（四）温度分布测试（Mapping）。温度分布测试是验证的核心内容。在库内布设多个温度采集点（一般不少于15个，涵盖上中下三层、门口、风机附近、角落等位置），连续采集温度数据不少于7天。测试完成后出具温度分布报告，确认库内温度均匀度、波动度均在合规范围内。



（五）验证文档管理。验证完成后需整理完整的验证文件包，包括：验证方案、验证报告、温度分布数据、设备校准证书、安装图纸、操作SOP、维护保养计划等。所有文件需归档保存，保存期限不少于药品有效期后1年，且不少于5年。这些文件是药监部门GSP/GMP现场检查的必查项。



医药冷库投入使用后，每年需进行一次再验证（定期验证），设备大修、搬迁、重大改造后也需重新验证。建议企业建立完整的验证管理体系，确保验证状态持续受控。



【注意事项】



一、设计阶段注意事项



避免仅凭经验估算制冷量，必须进行详细的热负荷计算。温区划分要结合企业实际经营品类，预留未来扩容空间。监控系统探头位置需在设计阶段就与验证方案对齐，避免验证时反复调整。GMP冷库需提前确认洁净度等级要求，避免后期改造增加成本。



二、施工阶段注意事项



库板密封是容易出问题的环节，板缝、阴阳角、管线穿墙处必须逐一打胶密封。冷媒管路焊接必须充氮保护，防止氧化皮堵塞管路。电气接线需牢固可靠，所有接头做烫锡处理。施工过程中做好成品保护，避免库板表面划伤、设备碰撞损坏。



三、运维阶段注意事项



建立日常巡检制度，每日记录库温、设备运行状态。定期清洗冷风机翅片、检查密封条老化情况、校准温湿度探头（每年至少校准1次）。备用机组每月至少启动运行一次，确保随时可用。建立完整的运维档案，记录每次维修、保养、校准情况，以备药监检查。

【总结】



GSP/GMP医药冷库建设是一项涉及合规设计、精密施工、严格验证的系统工程。从前期合规解读到方案设计，从施工安装到验证认证，每个环节都直接关系到冷库能否通过药监检查、保障药品质量安全。



企业在建设医药冷库时，应选择具备医药冷库设计施工经验和验证能力的专业团队，从源头把控合规性。冷迪制冷深耕冷库工程领域多年，拥有16项专利、ISO9001认证及冷库安装、冷库售后资质，可提供从方案设计、设备供应、施工安装到GSP/GMP验证辅导的一站式服务，助力医药企业建设合规、稳定、可靠的温控仓储设施。



【常见问答】



问：GSP医药冷库必须配备双制冷机组吗？



答：是的。根据GSP附录《药品经营企业计算机系统》及《冷藏、冷冻药品的储存与运输管理》要求，储存冷藏、冷冻药品的冷库应配备双制冷机组，一用一备，确保单台机组故障时库温不超限。同时建议配备备用发电机组，应对突发断电情况。



问：医药冷库温度监测系统有哪些具体要求？



答：温度监测系统需满足以下要求：24小时连续自动采集，采集间隔不超过30秒；数据不可篡改，保存期限不少于5年；超温时通过声光、短信、电话等多种方式报警；监测终端需定期校准（每年至少1次）并保留校准记录；系统需具备断电续航能力，UPS供电不少于30分钟。



问：新建医药冷库从设计到通过验证大概需要多长时间？



答：一般情况下，方案设计约1-2周，施工安装约2-4周（视库容大小），系统调试约1周，IQ/OQ/PQ三阶段验证约2-3周（其中PQ温度分布测试需连续运行7天以上）。整体周期约6-10周。建议企业提前规划，预留充足的验证时间，避免影响经营资质申报。如需了解具体项目的工期与报价，可咨询冷迪制冷获取针对性的方案。

、
